大机箱在桌面放了一段时间，感觉还是太浪费空间了，想自己DIY个尺寸紧凑的MATX小机箱。这次就是为了DIY机箱的风道设计做测试，感觉测试结果对大家应该也有参考价值，所以发文共享一下。

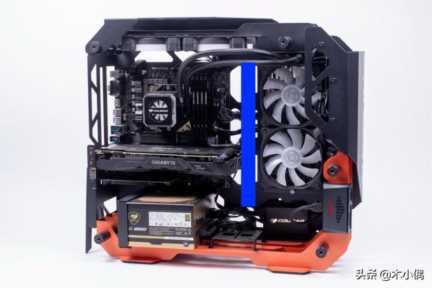

一般机箱装水冷的风向很让人纠结，要么把CPU热量吹回机箱，要么用机箱里的热空气给水冷排散热，怎么都感觉不爽。我始终认为水冷要有单独的散热风道，才能对机箱的整体散热会有帮助，传统结构机箱都不大适合装水冷。我现在使用的是骨伽的MATX开放式机箱搭配一体水冷，这个机箱有专门的侧向水冷风道，算是设计比较合理了，但也不可避免的导致体积比较大。这次我自己打算DIY个风冷机箱，所以测试也是以风冷为主。
在换风冷测试前还是大概测试下水冷的效果，多数12cm风扇的转速超过1000噪音就难以控制，所以我把所有风扇设置到1000左右的转速，水泵则还是让它自动调速，最高转速在2600左右。
我用的是8086k加Z390主板，没有超频使用，在这个基本属于裸奔性质的开放式机箱里，240水冷搭配顶部两个12cm风扇，AIDA62单烤FPU半小时后，CPU和主板的温度在72/41。

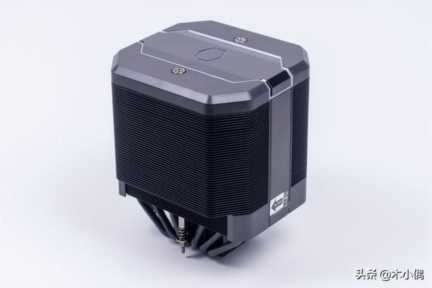

新机箱打算换上的散热器是酷冷至尊的T620M 黑武士，6热管搭配内藏的12cm风扇，上下都有外壳包裹，加上全黑化处理的外观不容易看透内部，整体性要比常见的散热器强得多。从配置和售价来说，T620都属于旗舰风冷散热器这一级别。

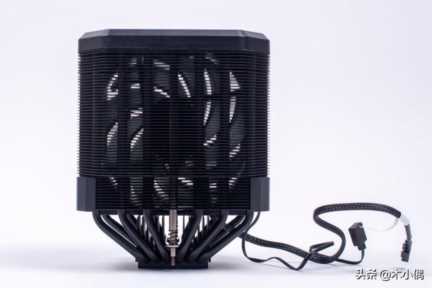

从侧面可以透过散热片缝隙看到内部的风扇以及整体结构，最特殊的就是它的长螺丝，从顶部一直贯穿到底部，给安装带来极大的便利。

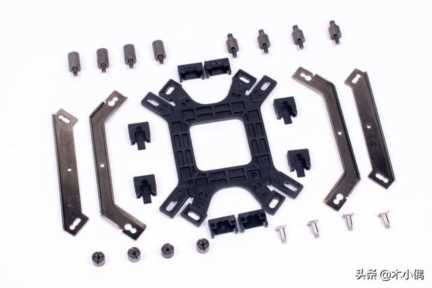

散热器的扣具看起来零件很多，支持AMD和Intel在售的全接口。

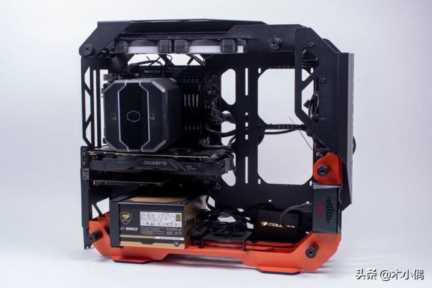

每次重新装机我都要话很长时间去理线，这次实在懒得折腾，就直接在这个近乎裸奔的开放式里测试了，换上风冷后机箱前面1/3瞬间感觉成了多余的

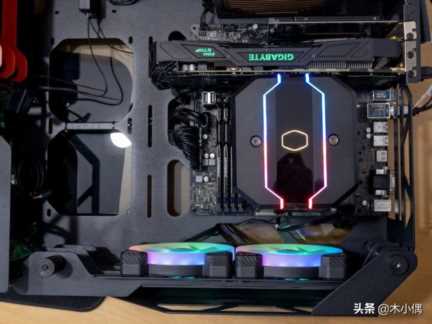

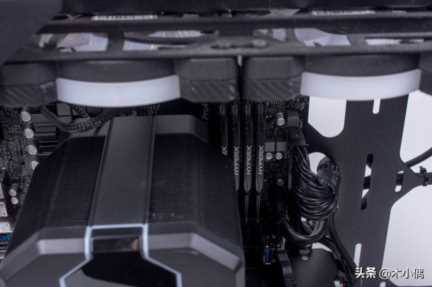

散热器对内存和主板散热片位置做了避让设计，即便内存换成加高的光污染内存也没问题，不过把这16GB*4换一圈成本有点高，以后再说吧。
测试主要就看主板区域一小块地方，首先在其它条件都不变的情况下，测试下T620M和水冷性能差距多少。
两个机箱风扇同样1000转速的情况下，CPU主板温度仅为69/37，效果居然还强于风扇限速1000的水冷，不过这时候散热器的转速达到了最高的1900多，噪音也明显高于水冷了。
然后我逐渐降低风扇的转速，经过半个多小时的测试，最终T620M风扇降速到1600左右，CPU温度基本与水冷一致，噪音也基本降到了和全速水泵差不多的水平，后面的测试都是基于这个转速的。得益于风冷带来的气流，主板温度仅为38度，明显要低于水冷效果。

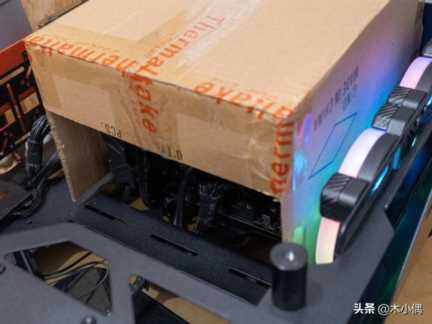

我用一个大小合适的纸箱把主板整个封了起来，用来模拟大闷罐机箱的效果。

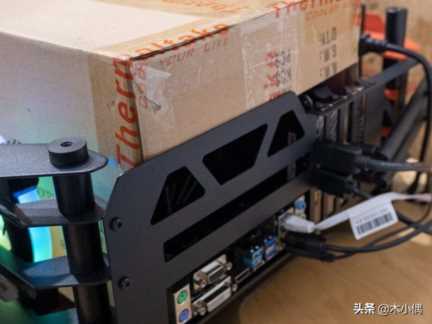

当然“机箱”前后还是留出了120*240的透气孔，这跟常见的机箱比较类似，不过深度要远小于普通机箱，倒是跟我考虑DIY的紧凑型机箱类似。
大闷罐机箱自然发热严重，尤其是紧凑型小容量机箱，CPU迅速就上升到77度，主板温度不到20分钟就上升到44度，明显还没到顶，如果再加上显卡散热，显然是顶不住的。

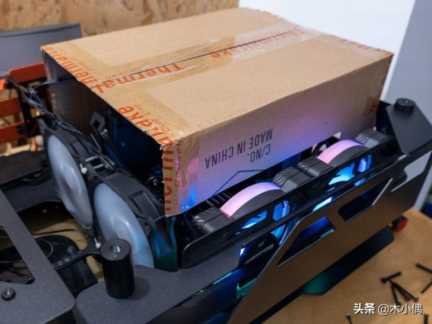

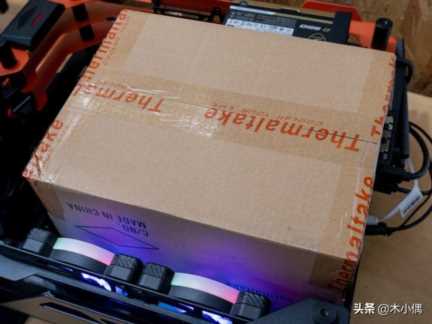

然后在“机箱”前端装两个1000转的12cm风扇，这就是最简单结构前后贯通型风道了。
这个简单的风道效果立竿见影，CPU和主板降到了71/34的温度，CPU温度和裸奔状态类似，而风道对主板的散热改善非常明显。

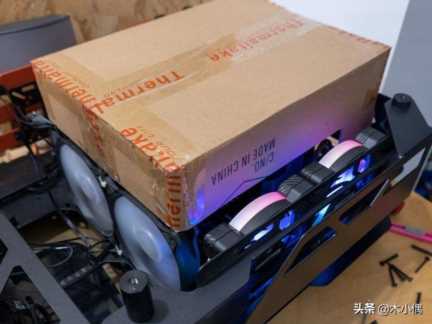

然后我又在“机箱”顶部开了120*240的孔，但是风扇没有通电，看看机箱顶部加散热孔是否有效。
从测试结果来看，顶部加散热孔还是有效果了，CPU主板温度都进一步下降了。
然后我又突然想起一个问题，很多机箱的前面风扇位做成120mm、140mm兼容的安装位，如果装个偏小的风扇周围留下一圈缝隙，如果风扇不是特别强力的话，会影响机箱内部压力。所以我又把“机箱”前面的开孔扩大测试了下效果，这时依旧没有开顶部风扇。
实测发现跟我担心的还是有关系，进风面密封效果变差后，CPU温度略有上升，看来机箱前面风扇位还是尽量安装最大尺寸的风扇，如果用小风扇考虑把周围空隙封堵一下，对风道会有所帮助。

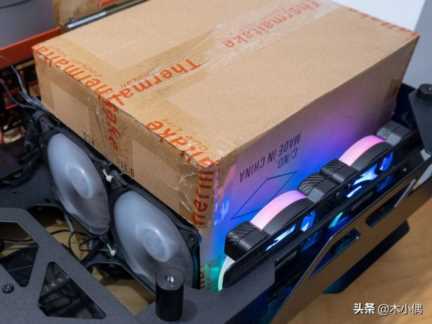

然后我打开了机箱顶部风扇往外吹，顶部风扇让风道拐了弯，CPU温度从开风扇前的上限71变成了下限71，显然温度算是上升了，但主板温度下降了。
试试四个风扇同时运行下裸奔的温度情况呢。
裸奔下CPU温度比较低，但对主板散热不利，显然想要主板散热好还是强悍的风道更靠谱些。
最后把所有测试数据做个汇总表格总结下吧。
- 裸奔情况下会比大闷罐好的多，但显然不如风道强悍的机箱温度低，尤其是主板温度，不过这情况下主板温度也不算高，其实没必要太在意。
- 考虑板卡的阻挡方向，机箱风道主要还是依靠前后贯穿，上下加开散热孔会有一定帮助，但是帮助不大，乱装风扇会干扰风道，甚至可能有负面效果。
- 机器面前风扇周围尽量不留空效果会更好。
- 水冷想要用到极致效果，最好要给水冷排提供专门的风道。
用水冷的情况下，如果把机箱顶部风扇移到蓝色位置给主板做散热，我想主板散热效果也会改善很多吧，留到下次再测试吧。
