一.爱因托芬三角的由来

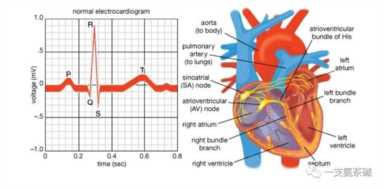

1903年的荷兰科学家爱因托芬（Einthoven）在人类心脏上发现了电传导。于是他把电极置于病人的手脚上,探测到心脏释放的脉冲生物电。
他还想到记录这种电流的绝妙方法,使电流计的弦偏移时挡住光线,再用一条不断移动的光感纸,描记出清晰可见的心电图清晰。
并将各波命名为P、Q、R、S、T、U波，这些命名沿用至今。
从此掀开了人类认识心脏的新纪元,大大方便了心脏病的诊断,他因此而获得1924年的诺贝尔奖,被世人永远铭记在心间。
二.经典爱因托芬三角模式图

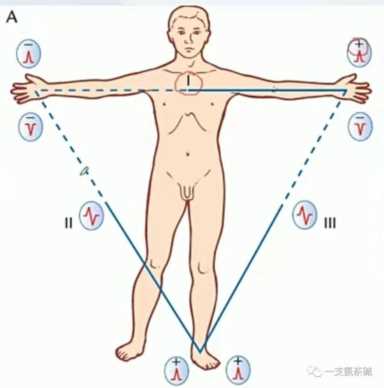

爱因托芬三角如上图，
双上肢平行外展，
左右上肢的电位差为I导联，
左下肢与右上肢的电位差为II导联，
左下肢与左上肢的电位差为III导联，

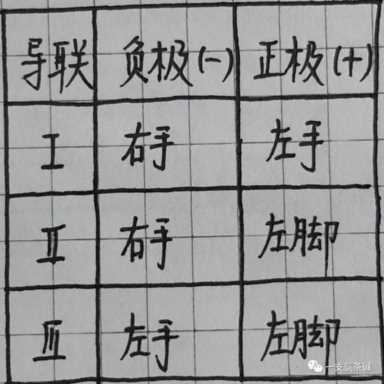

它确定了这三个肢体导联，并标明了它们的正负及方向（见下面表格）。
由上图我们可以得知，I、II导联的负极是右手，II、III导联的正极是左脚，为什么会这样设计呢？继续上图，

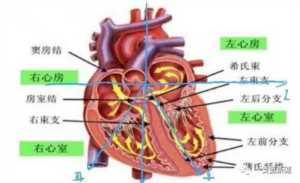

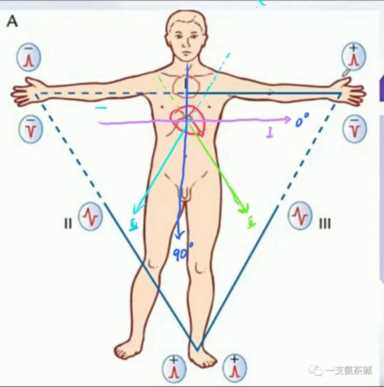

我们将I－III导联分别移动至以心脏为交点的一个平面上，得到以上图片。咱们将心脏细节进一步放大，如下图。
上图是心脏的传导系统，我们可见在心脏模型上3个导联的位置（3条蓝色的有方向的线）。
结合心脏解剖和电传导通路，
心脏的电冲动从窦房结发出，窦房结位于右心房靠近上腔静脉处
I导联的电冲动是从窦房结传向左手侧，因此右手是（－）负极，左手是（+）正极；
II导联的电冲动是从窦房结传导至左下，因此右手是（－）负极，左脚是（+）正极；
同理，III导联的电冲动是窦房结向右下，因此左手是（－）负极，左脚是（+）正极。
由上图，我们还可以看出，3个导联的方向和心脏电传导的方向是一致的，故这是3个导联的p波都是向上的。
三、肢体6导联

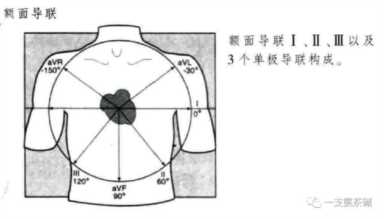

1942年，戈德伯（Goldberger）发明了单极肢体导联（即aVL、aVR、aVF导联），又叫加压导联，于是额面家族成员集结完毕，导联是如下设置的：

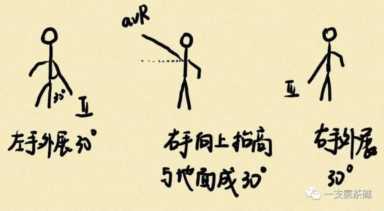

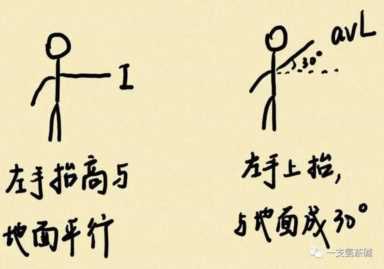

来，我们一起来跳个肢体导联操，并拢脚，伸伸手……
操跳完了吗？请休息休息。
预知爱因托芬三角在临床上的运用，请听下回分解……
