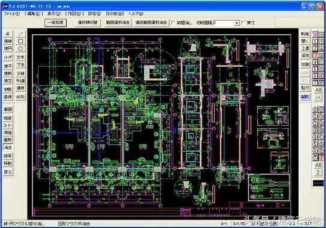

CAD制图技巧图层管理
一般制图分层A.墙体层(WALL) B.家具层(FURNITURE) C.填充层 D.窗层(WINDOW) E.布置层 F.尺寸层(DIM) G.文字层(TEXT) H.轴线层(DOTE) I.轴线标注层(AXIS) J.分格层 制图时分清各层便于调整图纸，节省时间。
线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。
图框插入按比例插入图框首先制作1:1图框，将图框放大，与图比较看是否配合。如不配合缩放与之配合。如要作1:30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1:30的图框?
其 他
CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。2．文字的大小是根据图纸的比例变化的，如A3图纸，比例为1:50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。
一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。如有一张图比例为1:50，是正确的，现在要给另一张图插图框，假设这张图要插1:40的图框那就复制1:50的图框，然后缩放输入4/5即得。文字的大小亦可采用这种办法。
同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换，浩辰CAD等可以直接在文件标签栏点文件名进行切换，最新的ACAD 2014也加入了类似的功能。
在多重复制同一个物体时，可将这一物体作成图块，如果修改了任意一个图块参照，则其他同名图块也随之改变，如不建立图块，则每个都需要修改。
建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。
最好不要将图形都花在0层上，0层主要用来定义图块。定义图块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
不能在DEFPOINTS层建立图元，此层默认是不打印的，在图层上的图形会打印不出来。
在CAD软件的使用过程中，虽然一直说是画图，但实际上大部分都是在编辑图。因为编辑图元可以大量减少绘制图元不准确的几率，并且可以在一定程度上提高效率。
在使用绘图命令时，一定要设置捕捉，F3切换。
在使用绘图和编辑命令时，大部分情况下，都要采用正交模式，F8切换
图纸大小:A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210将CAD文件转化成位图文件，第一种是在CAD的菜单中，选择“输出”，再选择bmp的后缀存储，可以把CAD的屏幕显示内容变成位图文件，但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。添加一个光栅图像如JPGTGAPNG等格式的虚拟打印机。
将EXCEL表格倒入CAD可以利用AutoXlsTable插件或是先将EXCEL表格复制，到CAD里的下拉编辑菜单的选择性粘贴即可得，到CAD后将表格炸开后即可CAD修改。
CAD制图规范所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
每张图纸须编制图名、图号、比例、时间。
打印图纸按需要，比例出图。
常用制图方式
一、常用比例 1:1， 1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15， 1:20 ， 1:25， 1:30， 1:40 ， 1:50， 1:60， 1:80 ，1:100 ，1:150， 1:200， 1:250 ，1:300 ，1:400， 1:500 ? 二、线型
1．粗实线:0.3mm 1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2)室内外立面图的轮廓。 3)建筑装饰构造详图的建筑物表面线。
2．中实线:0.15-0.18mm 1) 平、剖面图中被剖切的次要建筑构造的轮廓线。 2)室内外平顶、立、剖面图中建筑构配件的轮廓线。 3)建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线:0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线:0.1-0.13mm 1) 室内平面、顶面图中未剖切到的主要轮廓线。 2)建筑构造及建筑装饰构配件不可见的轮廓线。 3)拟扩建的建筑轮廓线。 4)外开门立面图开门表示方式。
5．细点划线:0.1-0.13mm 1.中心线、对称线、定位轴线。
6．细折断线:0.1-0.13mm 1.不需画全的断开界线。 三、打印出图笔号1-10号线宽设置 1号 红色 0.1mm 6号 紫色 0.1-0.13mm 2号 黄色 0.1-0.13mm 7号 白色 0.1-0.13mm 3号 绿色 0.1-0.13mm 8.9号 灰色 0.05-0.1mm 4号 浅兰色 0.15-0.18mm 10号 红色 0.6-1mm 5号 深兰色 0.3-0.4mm 。
10号特粗线:
1)立面地坪线 2)索引剖切符号 3)图标上线 4)索引图标中表示索引图在本图的短线
四、剖切索引符号
1. m: ?12mm(在A0、A1、A2、图纸) 2. m: ?10mm(在A3、A4图纸) 3. 特粗线到索引线为剖视方向 4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸) 5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸) 6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图
五、平、立面索引符号
1．m: ?12mm(在A0、A1、A2图纸) 2．m: ?10mm(在A3、A4图纸) 3．A1-A4:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸) 4．B-01–B-04:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 5．箭头为视图方向。
六、大样图索引 大样引出框
1．m: ?12mm(在A0、A1、A2图纸) 2．m: ?12mm(在A3、A4图纸) 3．A:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸) 4．B-01:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)
七、图标
1.图名:字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸) 2.比例及英文图名:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸
八、文字注释
1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。 2．文字说明:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)
九、标高符号
1. 数字:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 2．符号为等腰直角三角形。 3．数字以m计单位，小数点后留三位。 4．零点标高写成±0.000，正数标高不注“ ”，负数标高应注“-”。 5．同样位置不同标高标注。
十、轴线符号
1．n: ?10mm，字高4mm (在A0、A1、A2图纸) 2．n: ?8mm，字高3.5mm (在A3、A4图纸)
十一、尺寸符号
1．尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。 2．尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。 3．半径、直径标注时箭头样式为实心闭合箭头。 4．标注字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 5．标注文字距尺寸线1-1.5mm。
