洗衣机排水系统的原理与维修
项目说明：该项目主要是对洗衣机排水系统的结构和工作原理进行介绍。
洗衣机排水系统的结构洗衣机的排水系统主由排水阀和排水阀牵引器组成，它通常位于洗衣机的下方，根据牵引方式的不同，可分为电磁铁牵引式排水系统和电机牵引式排水系统。图3-1所示为采用电磁铁牵引器的排水系统。
如图3-2所示为采用电机牵引器的排水系统。
图3-3所示为洗衣机排水系统的控制电路。
洗衣机排水系统的工作原理
1.电磁牵引式排水系统是通过电磁铁牵引器驱动排水阀工作的，主要由电磁铁牵引器和排水阀组成，如图3-4所示，其中电磁铁牵引器和排水阀通过拉杆实现联动，排水阀与多个排水管连接。
电磁铁牵引式排水系统采用电磁铁牵引器牵引排水阀，使排水阀内部的管路导通，以实现排水过程，如图3-5所示为电磁铁牵引式排水系统的内部结构。
图片如图3-6所示，当电磁铁牵引式排水系统处于关闭状态时，电磁铁牵引器不动作，内弹簧的弹力使橡胶阀堵住排水管。此时，洗衣机的排水阀处于关闭状态，洗衣桶内的水不会被排出。
当电磁铁牵引式排水阀处于开启状态时，衔铁被吸引，电磁铁牵引器拉杆拉动内弹簧。当内弹簧的拉力大于外弹簧的弹力和橡胶阀的弹力时，外弹簧被压缩，带动橡胶阀移动。当橡胶阀被移开时，排水通道就被打开了，洗衣桶内的水将被排出，具体工作过程如图3-7所示。

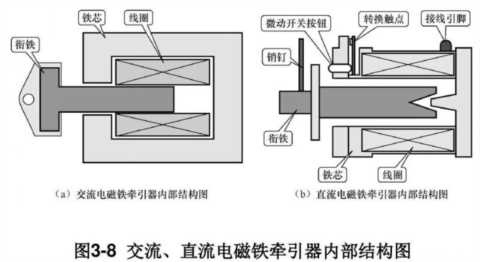

图3-8所示为交流、直流电磁铁牵引器内部结构图，主要由线圈、铁芯、衔铁3部分组成。
直流电磁铁牵引器的供电是由整流电路提供的，如图3-9所示。
电机牵引式排水系统
电机牵引式排水系统是通过电动机旋转力矩拖动排水阀，使其工作的，主要由电机牵引器和排水阀组成，如图3-10所示，其中电机牵引器和排水阀通过电机旋转牵引钢丝绳实现排水控制，排水阀可与多个排水管连接。
电机牵引式排水阀拖动牵引钢丝绳，带动排水阀，使排水阀内部的管路导通，以实现排水过程，图3-11所示为电机牵引式排水系统的内部结构。
图3-12所示为电机牵引器内部结构，主要是由电动机、变速齿轮组、电磁铁、行程开关组成。
锁定牵引钢丝绳的装置带动排水阀以及离合器刹车装置，如图3-13所示。
当电机牵引式排水阀处于关闭状态时，排水阀内橡胶阀在弹簧的作用下堵住水口。
此时，洗衣机的排水阀处于关闭状态，洗衣桶内的水不会排出，如图3-14所示。
当电机牵引式排水阀处于开启状态时，电动机旋转，牵引钢丝拉动橡胶阀。当橡胶阀被移开时，排水通道就被打开了，洗衣桶内的水将被排出，如图3-15 所示。
实训演练
电机牵引器供电电压的检测：

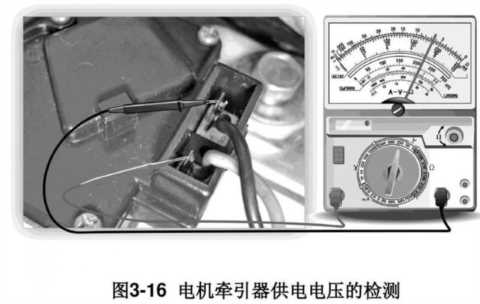

首先，如图3-16所示，检测电机牵引器的2个接线端子。
使用万用表的交流电压挡，在工作状态下，应能够检测到供电电压在AC180V～220V。若可以检测到电机牵引器的电压值为AC180V～220V，则表明该电机牵引器的供电电压正常。应对电机牵引器的其他部位进行检查。检查时，需要将电机牵引器进行拆卸。如图3-17所示，选择合适的十字螺丝刀取下电机牵引器外壳四周的螺丝，取下固定螺丝后，再选择合适的螺丝刀将电机牵引器外壳撬开并取下。
取下电机牵引器外壳后，就可以观察到变速齿轮组是否有啮合不良的情况。如图3-18所示，将变速齿轮组中的齿轮逐个取出来，观察是否有碎裂的情况。
继续检查电磁铁处的弹簧和连接引线。看弹簧有无脱落，连接引线有无脱焊等情况。具体操作如图3-19所示。
电机牵引器电动机的检测
对电机牵引器的电动机进行检测时，要先将电机牵引器的固定螺丝卸下，并将其翻转，取下电动机护盖螺丝后即可找到牵引器中的电动机，具体操作如图3-20所示

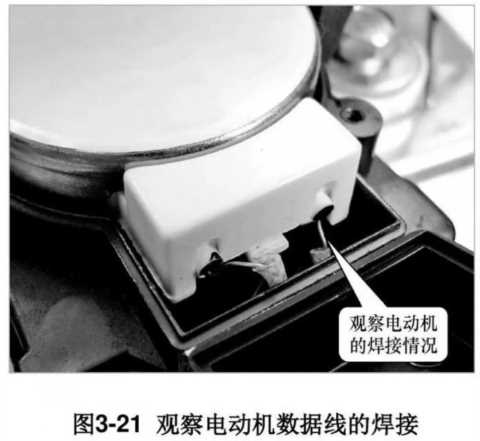

将电机牵引器护盖取下来，观察电动机的连接数据线，是否有脱焊情况发生，如图3-21所示。
在确定焊接状态良好的情况下，使行程开关处于关闭状态，检测电机牵引器阻值，该值应为3kΩ左右，具体操作如图3-22所示。
将行程开关处于打开状态，检测电机牵引器阻值，为8kΩ左右，如图3-23所示。若检测阻值过大或者过小，都说明该电机牵引器中的电磁铁或电动机故障。
牵引器牵引绳的更换
牵引钢丝绳（简称牵引绳）是排水系统中非常容易损坏的部件之一。

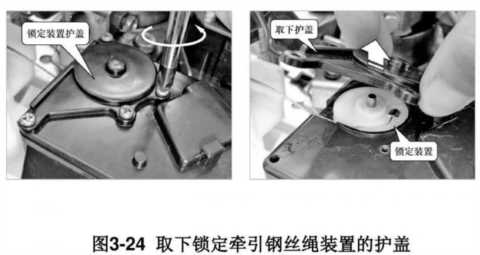

洗衣机长期使用，牵引绳经常被拉伸，极易导致牵引绳的磨损，如果牵引绳出现磨损或断裂后，就需要对牵引绳进行及时更换。如图3-24所示，将锁定牵引钢丝绳装置的护盖螺丝取下。
将牵引绳从锁定装置中取下，更换新的牵引钢丝绳即可，如图3-25所示。
更换钢丝绳后，确定挡块与离合器刹车臂之间有关联，如图3-26所示。
