以下为本案例的图文讲解,有需要看视频教程的可以点击一下视频链接

B站的系统教程:https://www.bilibili.com/video/BV1sp4y1i7L1

正文:

今天给大家介绍一下WorkbenchNamed Selection,顾名思义,这个功能主要是按照某种定义创建集合,然后可以重复调用,减少重复性操作。和我们AUTOCAD中创建“块”,dyna中创建set集合,经典版中命令CM差不多。

WB操作小技巧之Named Selection

主要使用方式有以下几种:

01 直接创建

1、单击创建Named Selection;

WB操作小技巧之Named Selection

2、选择某个圆柱面,点击apply;

WB操作小技巧之Named Selection

3、具体应用-网格划分,先插入sizing,Scoping Method中选择Named Selection,同时在Scope中第二行Named Selection中选择刚刚定义的Selection,点击apply。同样的操作,可以在其他选择位置进行Named Selection选择。

WB操作小技巧之Named Selection

02 按照某种定义批量选择

1、单击几何面,右击选中Creat Named Selection。

WB操作小技巧之Named Selection

2、出现如下提示框,用户可以根据需求自行命名,下面有两个主选项:应用于选择的几何、应用于相同的主题,第一个与方式一相同,选择第二个后,可以根据子选项选择筛选的类型进行筛选,包括尺寸、类型和坐标位置。(Ps:高版本可以同时选取两个筛选类型)

WB操作小技巧之Named Selection

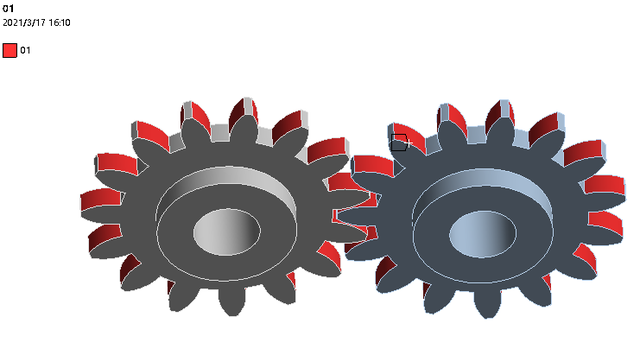

3、完成筛选类型的选择之后点击OK,出现 下 图 效果。(PS:如果想要进行某个单独轮齿的选择,需将另外一个齿轮suppress,重复两次上述操作即可)

WB操作小技巧之Named Selection

03 按照不同定义组合选择

1、有时需要对不同类型的Named Selection进行组合选择,如下图,需要将两种不同类型的面进行组合,放入一个Named Selection,可以直接同时调用。

WB操作小技巧之Named Selection

2、按照上述的两种方式创建两个Named Selection,如下图。

WB操作小技巧之Named Selection

3、右击插入一个新的Named Selection,如下图。

WB操作小技巧之Named Selection

4、右击Named Selection-02选择Add to Current Selection,先前创建的Named Selection被选中,高亮显示,如下图。

WB操作小技巧之Named Selection

WB操作小技巧之Named Selection

5、鼠标左键单击Named Selection-03,再右击同时按住Ctrl键单击选择Add to Current Selection,将同时选中创建的两个Named Selection,高亮显示,如下图。

WB操作小技巧之Named Selection

WB操作小技巧之Named Selection

6、然后选择新创建的Named Selection,点击Apply,即可完成选择,如下图。

WB操作小技巧之Named Selection
