前不久MI小米推出了全新的67W GaN小布丁充电器MDY-13-ES，几近于圆柱的机身造型设计，哪怕是和自家的前两款65W氮化镓充电器相比，风格也有明显的差异。但这并不是这款新品引起巨大关注的主要原因。
真正惊艳众人的是，这款充电器相比自家另外两款65W氮化镓充电器，体积上进一步缩小，三围仅50.5*32*32mm，功率密度高达1.29W/cm3。官方更是“不装了，我摊牌了”，直接将产品命名为小布丁充电器。
充电头网了解到，这款充电器功率密度之所以能够进一步提升，是采用了知名大厂PI的基于MinE-CAP IC的PowiGaN快充方案。下面充电头网就对小米新款充电器进行详细拆解，看看这款充电器为何做得如此小巧，有何黑科技？
此前充电头网拆解过的小米氮化镓充电器有小米65W 1A1C氮化镓快充充电器、小米11原装55W氮化镓充电器、小米GaN充电器Type-C 65W，欢迎查阅。
一、小米67W氮化镓充电器外观
包装盒正面印有小米品牌logo、产品名称和套装图。

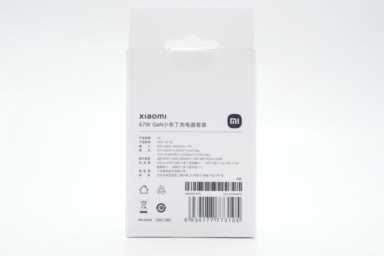

背面贴有充电器铭牌贴纸。

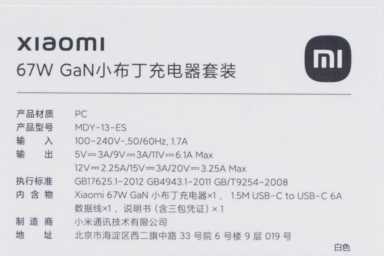

贴纸上印有充电器参数和制造商信息。

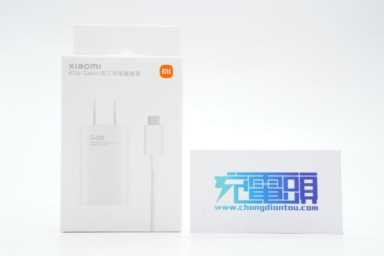

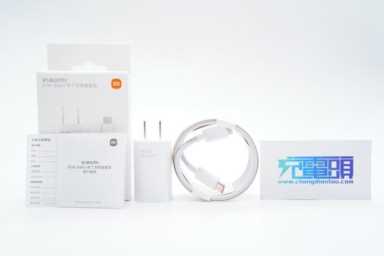

包装内含充电器、数据线、使用说明书和三包凭证。
附带线缆是CC线，两端均做过抗弯折处理，线头外壳磨砂处理，方便用户插拔使用。

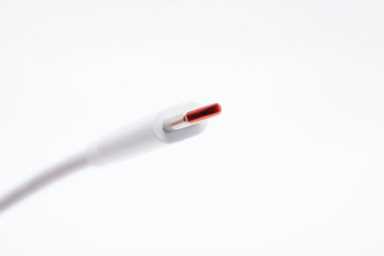

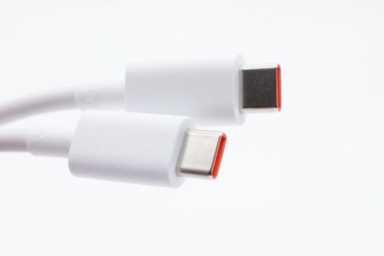

USB-C公头非满PIN设计，内侧塑料是小米经典橘红色配色。

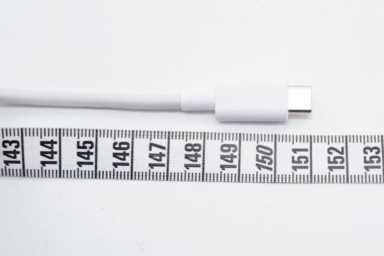

测得线缆长度约为151cm。
另外使用ChargerLAB POWER-Z KM002C测得该线缆带有E-Marker芯片，电力传输能力20V5A，即支持100W PD快充，实际上线缆可过6A大电流。
充电器采用PC材质白色外壳，配备固定国标插脚。腰身高光亮面处理且过渡十分圆润，整个机身造型几近于圆柱。
机身正面印有显眼的67W字样，表明充电器最大输出功率。小字体是Xiaomi Communication co., Ltd.以及Designed by Xiaomi，翻译过来就是小米通讯有限责任有限公司，小米设计。
背面GaN字样则是凸显这是一款氮化镓充电器，小字体字和正面的是一样的。

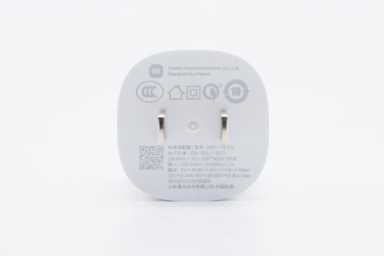

输入端外壳上印有充电器参数
型号：MDY-13-ES
输入：100-240V~50/60HZ 1.7A
输出：5V3A、9V3A、11V6.1A、12V2.25A、15V3A、20V3.25A
小米通讯技术有限公司 中国制造
充电器已经通过了CCC认证，还通过了高通QC3.0快充标准认证。

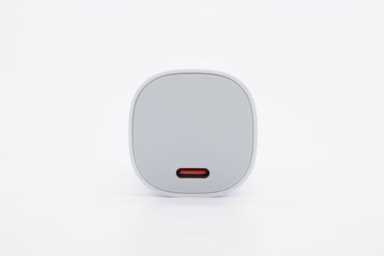

截面是按照小米的新logo设计的，这也是这款充电器造型如此圆润的原因。顶面配有单USB-C接口，橘红色胶芯。

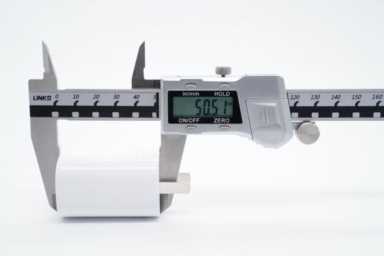

测得充电器机身高度为50.51mm。
宽度为32.14mm。

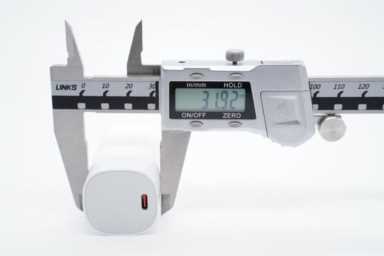

厚度为31.92mm，通过三围算得充电器体积约为51.82cm3，功率密度为1.29W/cm3。

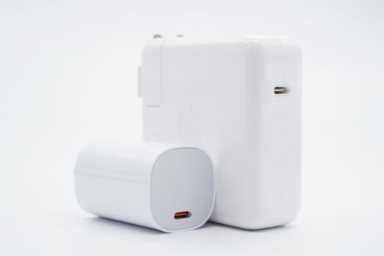

和苹果67W充电器对比，体积优势巨大。

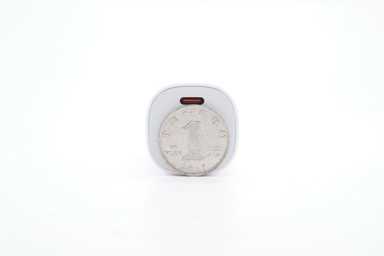

充电器横截面和一元硬币大小直观对比。

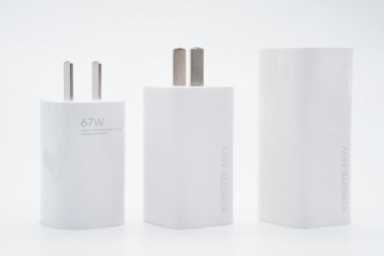

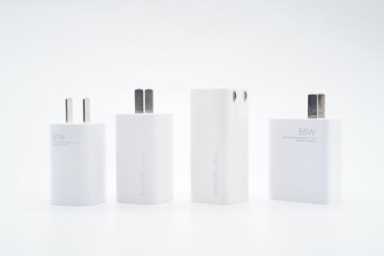

和小米65W单C口氮化镓快充AD65G（中）以及65W 1A1C双口氮化镓快充AD652G（右）对比，机身更加短小圆润。
后面充电头网会专门针对小米这三款充电器做一期从外观到用料的详细对比，敬请期待。
充电器净重约为84g。

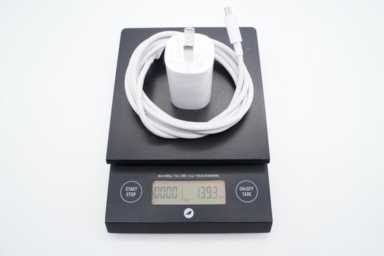

带线总重量约为139g。

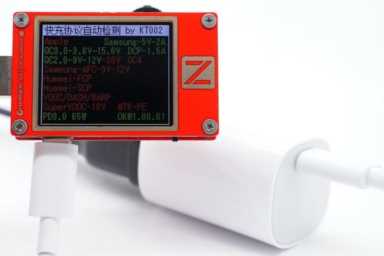

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0/3.0、PD3.0快充协议。

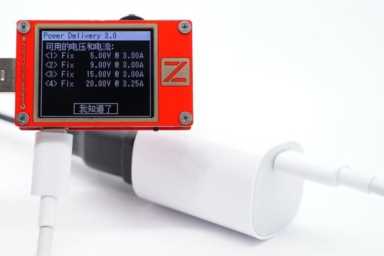

并且具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，此外11V6.1A是小米私有快充档位，没有测出来。
二、小米67W氮化镓充电器拆解

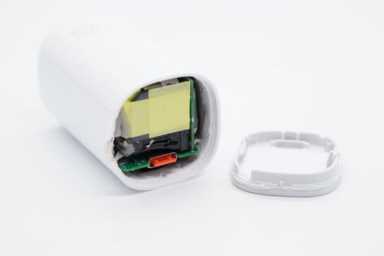

将输出端外壳拆开，超声波焊接封装。
充电器内部灌胶处理，可以提高整体的散热性能和耐候性，自然PCBA模块也就很难取出，只能通过切割方式拆开剩余外壳。

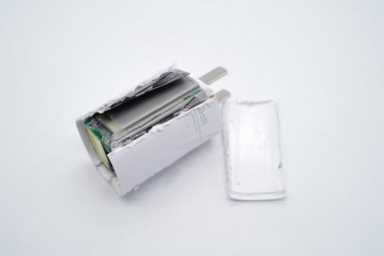

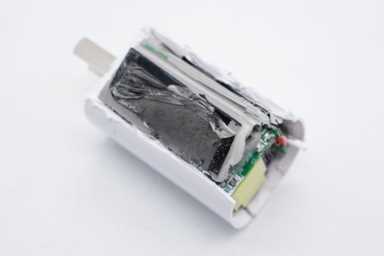

拆掉一侧的外壳可以看到石墨散热贴纸。
将PCBA模块取出。

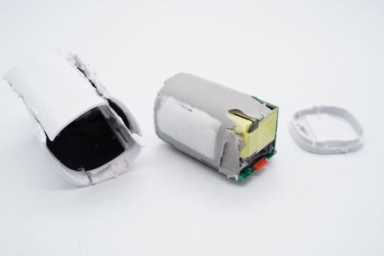

外壳内侧全部贴有石墨散热贴纸进一步帮助散热。

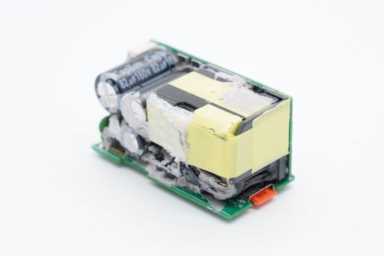

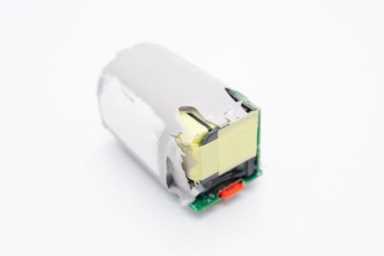

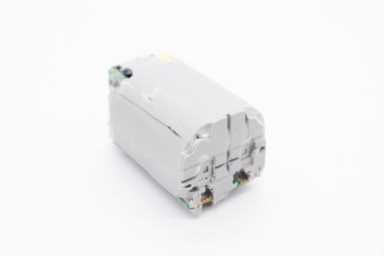

模块也灌胶得几近圆柱，填充密封成为一个整体，输入端元器件全部都看不见。
从另一端看去，模块一侧还贴有白色海绵保护。
将导热胶清理干净，侧边小板背面配有一块金属散热板，电容对应输入引脚一侧贴有白色塑料壳进行绝缘保护。
散热板锡焊固定，对应次级侧区域包裹绝缘胶带。

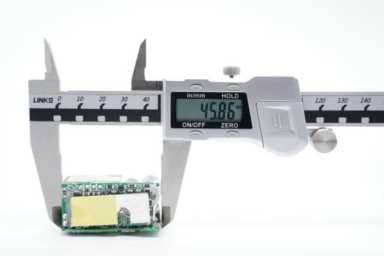

测得模块长度为45.86mm。

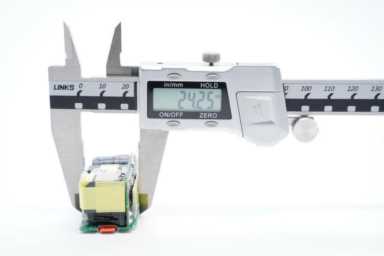

宽度为24.25mm。

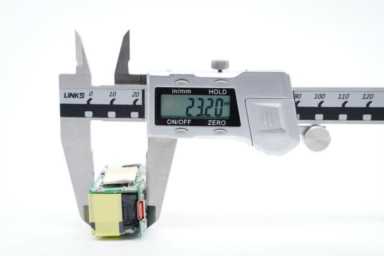

厚度为23.2mm。

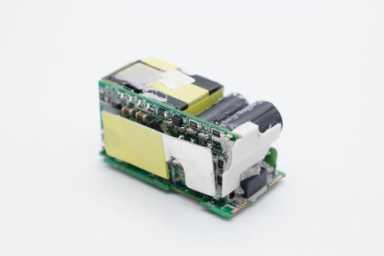

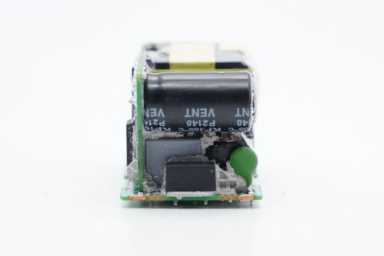

充电器PCBA模块由两块小板组成，元器件布局十分紧凑。通过观察发现，这款充电器是基于PI MIN1072M+SC1998C方案设计的，QR开关电源架构，协议芯片控制接口输出电压。下面我们从输入端开始了解各器件的信息。
输入端一览，主板上设有延时保险丝、NTC浪涌抑制电阻、共模电感和安规X电容。

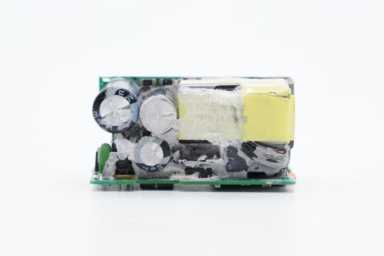

另一块小板正面设有三颗滤波电解电容和变压器。
背面设有PI的MinE-CAP芯片和开关电源主控芯片。

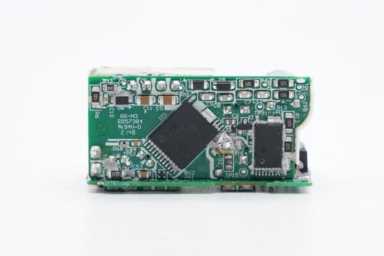

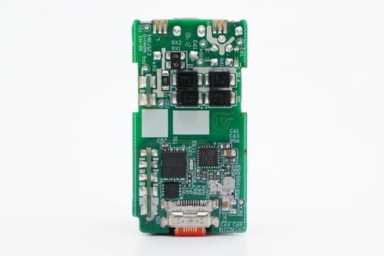

主板背面设有四颗二极管、同步整流管、协议芯片以及输出VBUS开关管，初级次级分界明显。

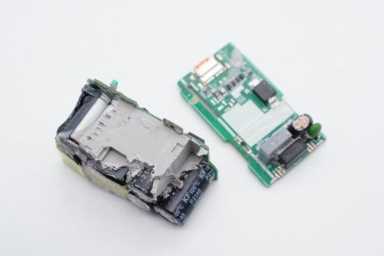

将两块小板分开，主板上设有贴片Y电容，另一块板子上还有两颗固态电容，元件穿插布置，空间利用率极高。
延时保险丝特写，规格为3.15A 250V。

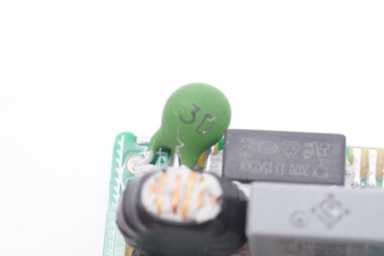

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

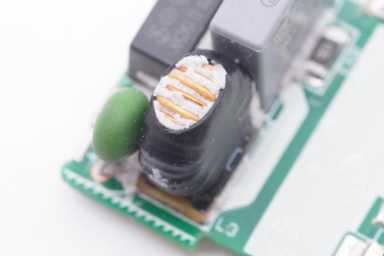

共模电感双线绕制并外套绝缘管，用于滤除EMI干扰。

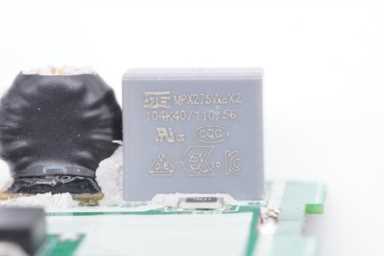

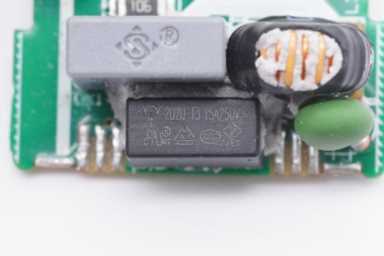

安规X电容来自STE松田电子。

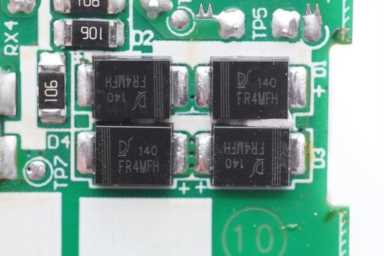

四颗二极管组成桥式整流。

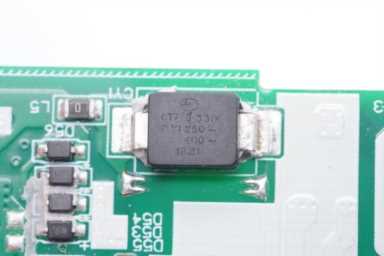

PI MIN1072M MinE-CAP器件，通过使用MinE-CAP器件，可以使用低压大容量电容与高压小电容组合应用，从而减小滤波电容体积，与PI电源芯片共同使用可减少元件数量，实现高功率密度的开关电源设计。

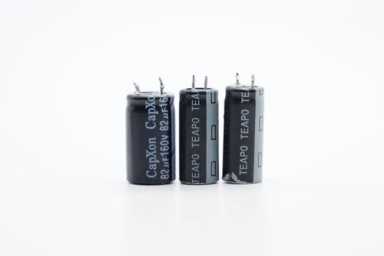

高压滤波电解电容两颗来自TEAPO智宝，一颗来自CapXon丰宾。

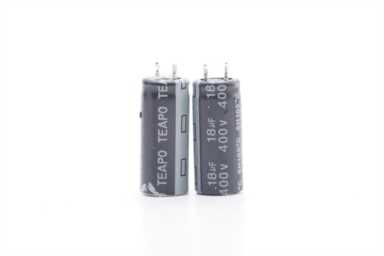

两颗智宝的电容规格为400V 18μF。

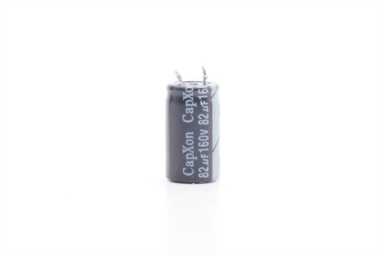

丰宾的电容规格为160V 82μF。
可以看到两个品牌的电容额定耐压分别为400V和160V，之所以能够采用160V而非400V的丰宾电容，便是得益于PI MIN1072M MinE-CAP的使用。按照“电容耐压越高尺寸越大”的规律来说，这颗耐压160V82μF电容相比传统400V耐压的电容，达到了显著节省空间的目的。

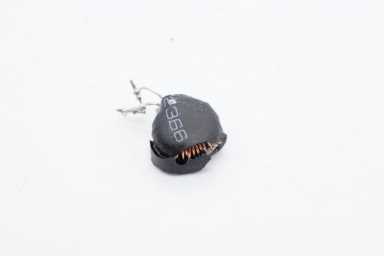

滤波电感外套绝缘管保护。

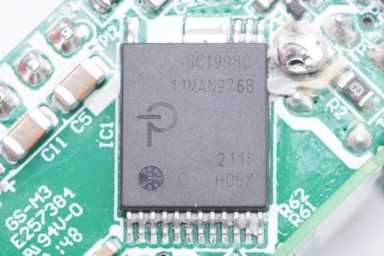

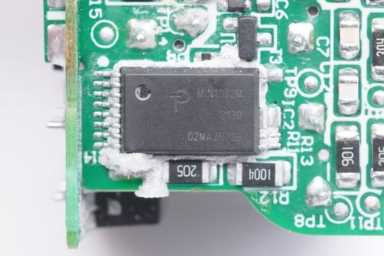

开关电源主控芯片也是来自PI，InnoSwitch3-Pro系列，SC1998C，定制型号，内置PWM控制器、氮化镓开关管以及同步整流控制器及次级控制器，集成度非常高。芯片采用PI独家的PowiGaN技术，支持同步整流输出控制，支持I2C接口数控，内置协议芯片供电，外围器件精简。
变压器外套塑料壳绝缘保护。

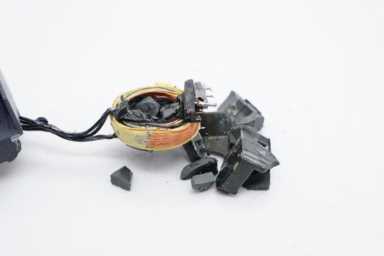

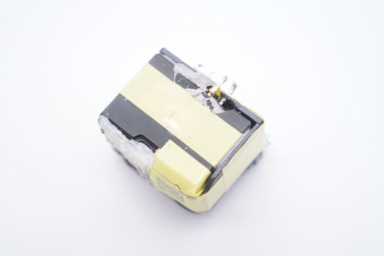

变压器敲碎一览。
贴片Y电容特写，来自鞍山奇发。

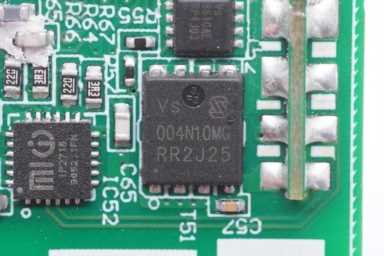

同步整流MOS管来自威兆半导体，VSP004N10MS-G，耐压100V，导阻3.8mΩ，采用DFN5*6封装。

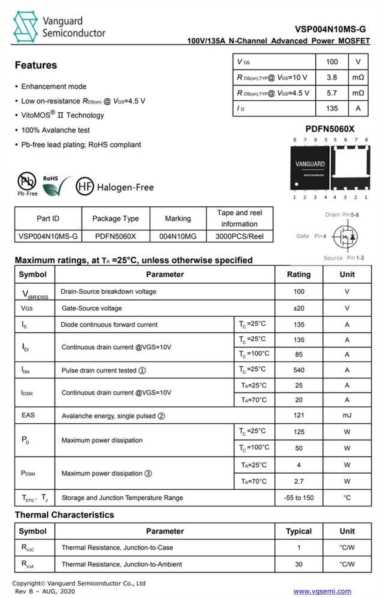

威兆 VSP004N10MS-G 详细资料。
两颗输出滤波固态电容特写，规格为25V 560μF。

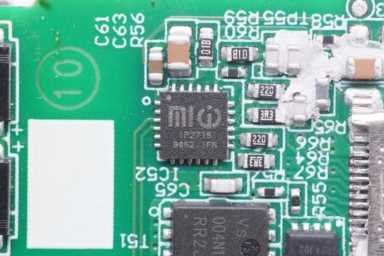

协议芯片由小米联合英集芯定制，型号IP2718，支持QC、PD通用快充协议外，还支持小米私有67W快充。协议芯片右侧有一颗热敏电阻，用于检测充电器温升情况，进行过热保护。IP2718通过I2C总线与PI SC1998C通信。
充电头网了解到，此前拆解过的小米33W PD快充、小米30W原装充电器也是采用的这颗芯片。此外，英集芯的其它系列快充芯片也获得华为、三星、安克等客户的高度认可。

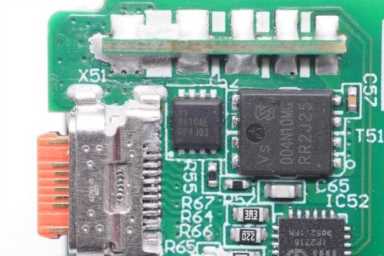

输出VBUS开关管采用威兆半导体VS3610AE，NMOS，耐压30V，PDFN3333封装。

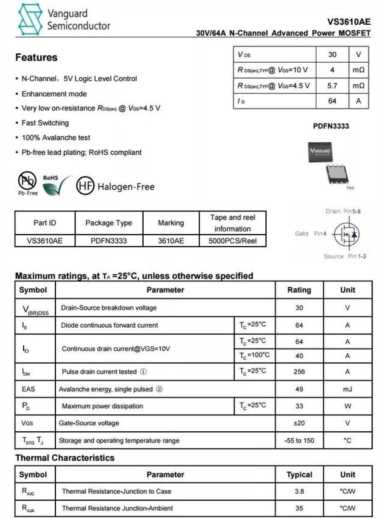

威兆VS3610AE资料信息。
充电头网拆解了解到，采用威兆VS3610AE的还有小米11 Pro/Ultra标配67W快充、Aohi迷你30W氮化镓充电器、奥海科技45W迷你氮化镓充电器、公牛65W氮化镓充电器、联想拯救者45W PD快充充电器、绿联65W氮化镓快充等产品，同时使用威兆其它MOS的还有小米6口USB充电器60W快充版、紫米65W PD迷你充电器、RAVPower 45W GaN PD充电器、华为20W电荷泵快充充电器、倍思45W PD快充充电器等数十款产品采用。
USB-C母座特写，沉板过孔焊接。

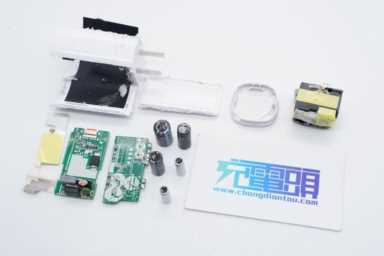

全部拆解完毕，来张全家福。
充电头网拆解总结
小米这款67W氮化镓小布丁充电器整体外观呈条形柱状设计，四个边角大弧度过渡，相较小米的其它充电器来说风格十分独特。相较小米第一款65W单口氮化镓充电器来说，这款新品的最大亮点便是体积要小一些，也是其一大卖点，对小充电器情有独钟的可以考虑。
另外充电器附带的CC线长度有1.5米，相较以前常见的1米线来说长度也不再那么吃紧，支持100W PD快充性能也不错，满足日常基本充电活动不是问题。充电器则支持100-240V宽电压输入，支持QC、PD通用快充协议，还支持小米67W使用快充，因此无论是充小米的设备，或是其它品牌的手机、笔电等，表现都不错。
充电头网通过拆解发现，这款充电器采用的是PI MIN1072M+SC1998C方案设计，PI作为业内知名电源大厂，产品质量自不必说，同时这套方案还能极大的缩小充电器的体积，小到足以惊艳人的程度，表现不一般。另外协议芯片是小米联合英集芯定制的产品IP2718，MOS管来自威兆半导体，电容来自丰宾和智宝两大品牌，整体的用料很不错。
做工方面，充电器内部灌胶处理提升整体散热性能和耐候性，PI两颗芯片所在板子上配有散热板，外壳上还贴有石墨散热贴纸，做工也很讲究。
