早在2014年流行用ATX电源改可调电源的时候，我就幻想着自己也能拥有一台了，但是由于自己的技术水平有限，大神们发的改造教程帖子根本就看不懂。虽然我是业余DIY折腾，可调电源也不是经常会用到，但是偶尔需要个电源测试东西的时候，一顿翻箱倒柜的找电源，有时候找出来的还不合适。像常见的5V，6V，12V还容易点找，要是像什么4.2V，18V之类的，那可都难找这样的电源了，这时候要是有一台可调电源，那就不用那么尴尬了。
经过这么多年的逛数码之家，大神们的帖子也学习了不少，现在也能自己简单的维修一下ATX电源了。最近由于没有ATX电源修了，又想再继续把ATX电源维修技术再提升一下，就想到了用ATX电源改一台可调电源。一来能提升自己对于ATX电源的认识，二来要是能改成功自己岂不是又得一台可调电源了吗，这可是我一直想拥有的呀。
想到那就要付诸于行动，首先是在论坛搜索大神们的帖子，再仔细的阅读，把有用的全部收藏。其中像论坛里【xpmasterjp】大神的ATX改可调原理最经典，建议要改ATX可调的都去看看，帖子在本文底部“了解更多”里可以查看。但是由于自己的电子基础太差，大神的ATX改可调的原理也不是能完全理解。所以我是看了另外一篇的帖子改的，那个相对于新手来说比较容易，可以说是手把手的教程了，原帖在本文底部“了解更多”里可以查看，在此对原贴作者表示感谢。改造的步骤一台能用的ATX电源，如果是坏的要先修好，建议别用太旧的电源，因为旧电源有很多元件都有可能失效了，虽然能改造成功，但是啸叫会很难解决。
1、首先把ATX电源的线全部拆掉，绿线跟地短接。
2、把+3.3V，-5V，+5V，-12V上的元件全部拆掉，不懂的话，从输出端往回拆。
3、把+12V线路通往494或者7500IC 1脚上的电阻换成24K的5色环电阻，+12V线路上的稳压二极管也要拆掉。
4、把+12V跟地之间的电容换成耐压30V以上的。

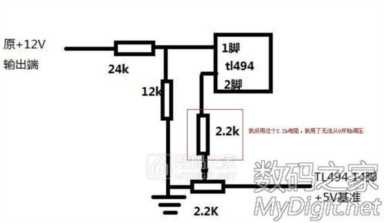

5、TL494的1脚再接一只12K的5色环电阻到地。调压电位器用精密多圈可调电位器，阻值为10K的，中间脚串个10K的电阻再接到TL494的2脚（如果不能从0V起调就把10K电阻去掉，我的是加了后能减少一点啸叫），电位器的另外两个脚，一个接地，另外一脚接TL494的13、14、15脚（这3个脚是连起来的），到此就能调电压了，如下图：
6.调压成功后，就可以改调流了。调流我是按照论坛内一片帖子来做的，原帖在本文底部“了解更多”里可以查看。在此也表示感谢，对于小白来说真的很有用，首先把TL494的15脚跟13、14脚单独分开，TL494的16脚接一个5W 0.01欧的陶瓷电阻，然后电源输出的负极就接16脚。

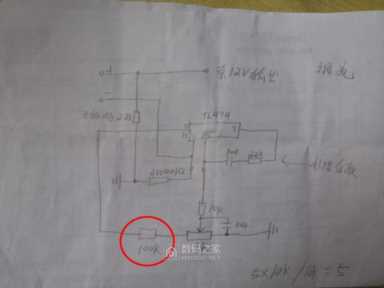

调流电位器也是用精密多圈可调电位器，阻值为1K的，中间脚串一个10K电阻接到15脚，另外两个脚，一个接地，另一个串47K电阻接到13、14脚，根据原贴我手绘了一张调流的电路图，设置最高电流改图中红框处的电阻，我是用了300K+100K的可调电阻，电位器扭到最大后，再微调100K电位器，如下图：
到此，调压调流的大概步骤就是这样。另外，这样改了之后，一般都是会有啸叫的，解决的办法有如下：
1、调压、调流电位器的中间脚跟接地脚并联一个104的电容。
2、TL494的2、3脚接47K电阻+104电容；3跟15脚接22K电阻+104电容。
3、虽然这样做了，但是还是会有啸叫的，只是能减少一些而以，想要完全去除啸叫，我目前也没有很好的办法。因为啸叫有很多原因引起的，有可能是TL494本身，或者5、6脚外接的电阻、电容，又或者是TL494的8、11脚输出的那两个C945推动管等等很多方面的原因。
下面我具体的来说一下我的整个改造过程，我是先拿了一个山寨的电源来改的，这个电脑是我的第一台电脑上使用的，一直到现在都没有出过问题。按照帖子中的步骤来改（原帖在本文底部“了解更多”里可以查看），因为没有24K跟12K五色环电阻，就用了两个相同比例的电阻来代替，具体阻值不太记得了，因为当时试了一下，没成功就丢到一边去了，按我的理解这两个电阻应该是起到串联分压的作用，应该用其它相等比例的阻值来代替也是可以的呀。
大概又过了两三个月，看到之前丢在一边的ATX电源，加上又没有其它事情可做，就决定继续折腾这个ATX电源，这次分别从淘宝买了24K跟12K五色环电阻，1.68元包邮100个，用掉红包两种电阻实际只花了1块钱。
在后面的改造过程中，所需要的电位器，双显数字表等等，都是用红包后只付了几毛甚至几分钱买的，所以说基本上不花什么钱，只是时间上需要等个三四天而以，再加上整个改造的过程中，都是在上班时间利用空闲时间改的，所以照片也都是断断续续的，总共历时了好几个月吧。
这次买了电阻后，又再次的把帖子仔细，认真的看了一遍，把里面的每一个字都认真的看了，然后就一次的改成功了。

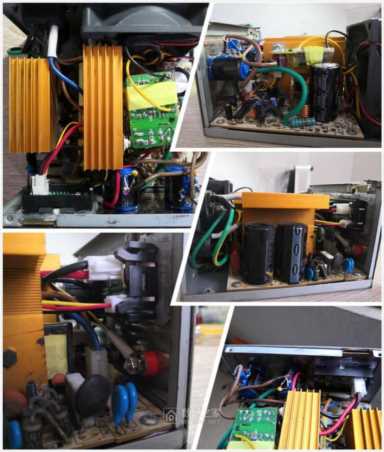

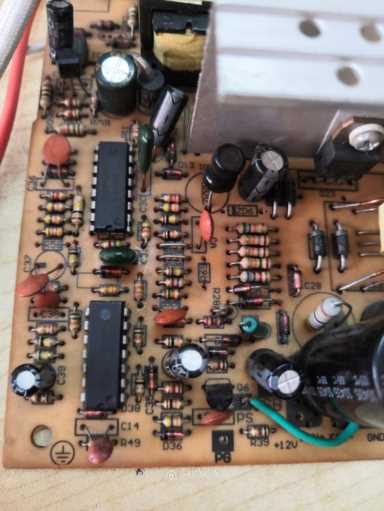

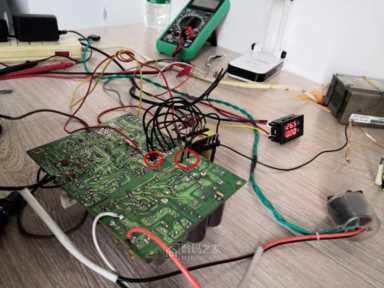

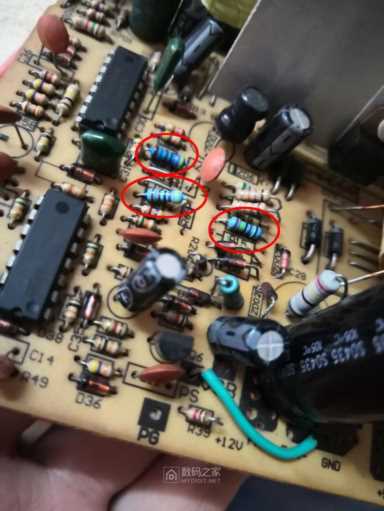

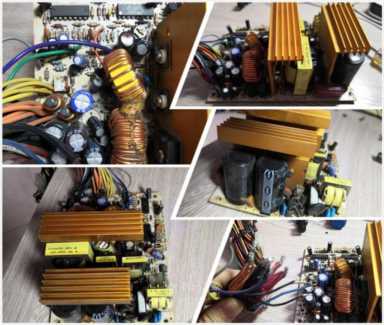

上图是之前改了一下没改成功后的样子，现在重新动手改之前，先拍照后再拆，要是不成功还能看照片复原。另：大家也可以像我这样，先把元件挑起一只脚，然后再通电测试，确定对电路无影响后再继续拆下来。

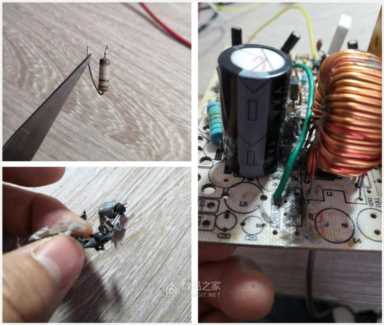

上图是替换了原电路12V到TL494 1脚上的电阻后的样子，阻值分别是24K跟12k，接上电位器后就可以调压了。

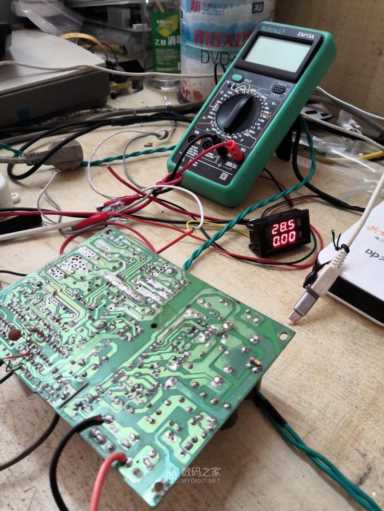

上图在只换了电阻后的电路，最高电压能到28V，当然接上负载还会少几伏。本来我的目标也是改个0——30V，0——7A的可调就可以了的。因为大神们都说，想要更高电压电流，只能重绕变压器了。一听到重绕变压器就感觉那一定是好难呀，所以听到要重绕变压器就主动要放弃了。
既然变压器对电压电流的影响这么重要，那我从质量好的电源上拆个变压器过来，电压是不是会更高一点呢，因为山寨电源总是偷工减料的，变压器肯定也会。结果事实证明，换了变压器后，电压反而比原来低了，只有26.5V。注：上图变压器的接线，只需要接红圈中的那两个位置就可以了。

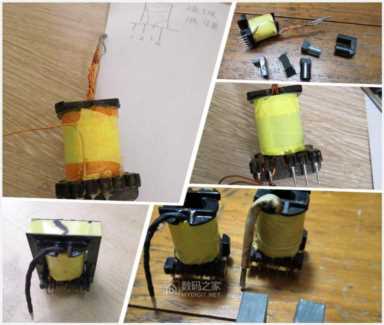

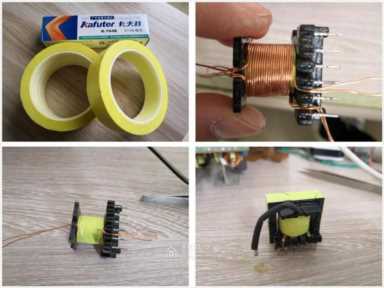

对于最高28V的电压不是很理想，然后就百度了很多重绕变压器的帖子，看过之后，感觉到也不是很难，还亲自拆了一个变压器出来（当然，拆的过程是拍照的，再拿纸笔记了绕线的方向，绕多少圈等），最后决定重绕变压器。网购了704胶跟马拉胶带后，按着这个帖子里的教程重绕了一个变压器，在此感谢原贴中的作者，原帖在本文底部“了解更多”里可以查看。

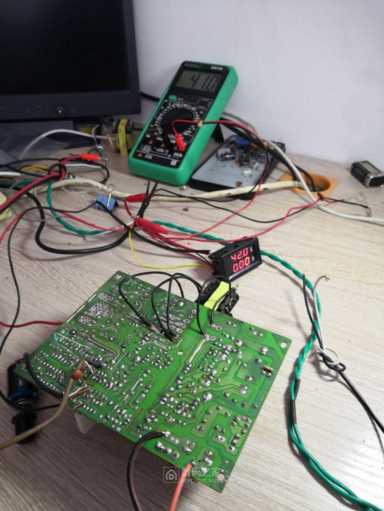

把重绕后的变压器装上试机，最高电压达到了42V，这是把R2换成3.3K阻值后的结果，后面把R2换成了2K的，最高电压达到了60V。R1、R2电阻的比例如下：来自猪蹄煮不烂第三季的帖子中。0-15VR1:R2=2:1 例如 R1=24K R2=12K0-24VR1:R2=4:1 例如 R1=24K R2=6K0-30VR1:R2=5:1 例如 R1=24K R2=4.7K0-40VR1:R2=7:1 例如 R1=24K R2=3.3K
到此山寨电源已经基本上折腾好了，就是苦于一直无法彻底的解决啸叫声，又想到改造这个ATX可调电源是给以后使用的，最后确实用个好一点的电源再重新改过一台。这个电源是个老航嘉的20P电源，型号为：LW-3202A，标称额定功率为：250W，这个电源跟山寨的有些区别，山寨的3.3V、5V电路上的元件随便拆都无所谓，这个把3.3V电路上的一个电容拆掉都引起保护无输出了。最后还是把+12V电路上的稳压二极管拆了才去掉了保护。
对于改调压调流部分，这里就不再表述了，只要是TL494或者7500的芯片，改的步骤都是一样的。这里再说一下重绕变压器的过程，拆变压器铁芯的时候，最好用热风枪先把铁芯四周慢慢的加热，特别是好的电源变压器特别牢固，不加热很难完美的拆下来的。加热了之后用两把刀从左右两边慢慢的切下去，切勿用大力气或者硬橇，要不然你就会像我一样悲剧了。
重绕了变压器之后，一定要注意输出端的电容耐压是否够，泄压电阻是否够大。我就是因为没把输出端的小电容拆掉（当时看到是跟12V相联的电容就没有拆）。换了变压器之后，上电才显示24V，高压端串联的100W灯泡就亮了，当时还挺纳闷的，试着把调压电位器再调一下看能不能调高电压，随之而来的就是“嘣”一声爆炸响，震得我都有点恍惚了，赶紧断电。最后查了才发现是输出端的这个小电容爆了，它的耐压只有16V。

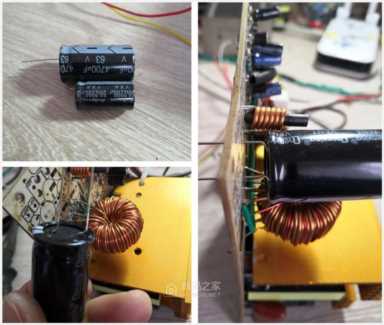

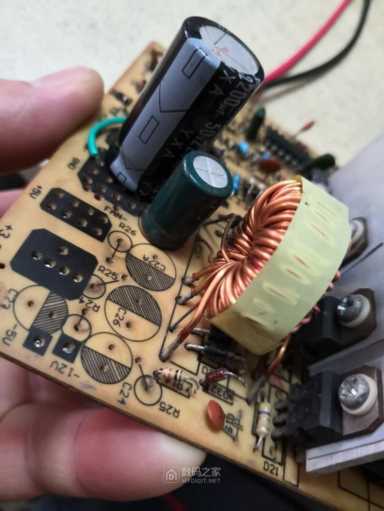

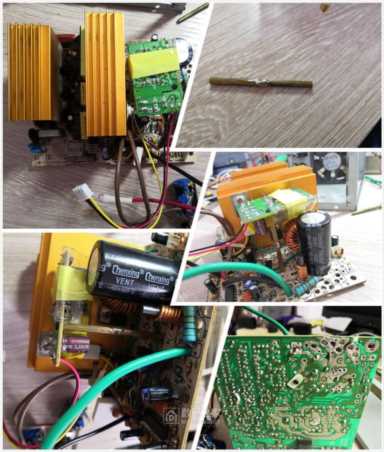

最后确定把电压限制在最高50V，因原输出端电容耐压只有50V，最后又网购了2颗63V 4700uf的电容跟51V的稳压二极管。因大电容太大，脚位被旁边的电感档着，只能把电容的2个脚折一下才能装得下。
51V的稳压二极管接线图，把图中的16V稳压二极管换成51V的，再串一个10K的电阻接到339的第5脚即可。最高电压到了51V后电源就会自动保护了，要重新开关才会有电压输出，实际这个51V的稳压二极管要电压到了53V才会保护，当然这个也不是很重要了。

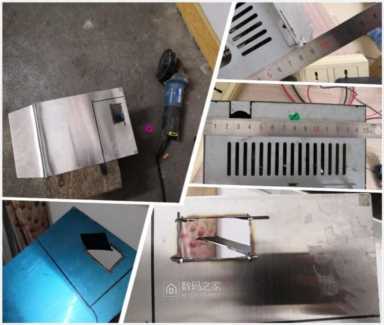

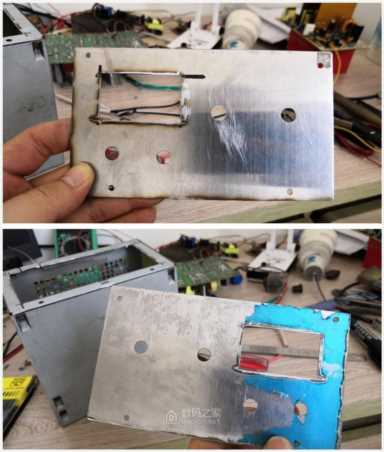

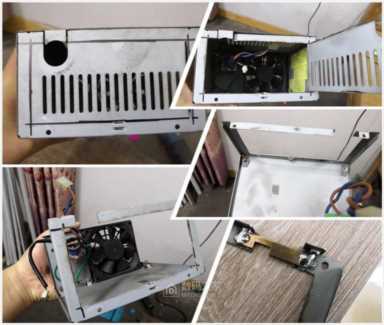

电源改好之后，剩下的就是弄外壳跟组装了。我没有找到比ATX电源外壳更好的机箱，所以我还是用回了原ATX电源的外壳。把原外壳输出面切开，再用个不绣钢面板装上，在不绣铜面板上装双显表，正负输出端子以及调压调流电位器。话说有个角磨机干这种活，简直就是轻而易举的事呀
，
输出端子跟电位器的开孔倒是费了点劲，是用手电钻加钻头开的孔，如果是有合适的钻头那倒也容易，可惜最大的钻头还是小了一点，所以为了弄合适装电位器，开完孔后就拿手电钻在孔里不停的转，以及用锉刀挫。
电源交流输入端添加了一个开关，因为开关正好是20MM的，正好有这个尺寸的的开孔器，这个孔倒也容易。

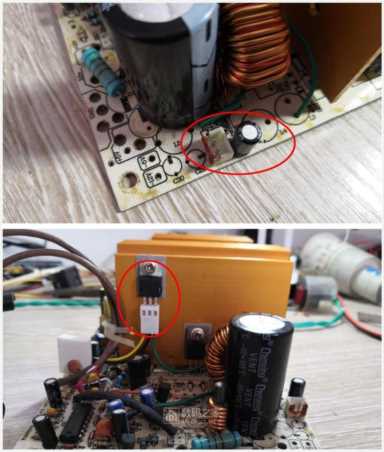

关于风扇的取电，我是用了副电源的20V的这一路供电（不知道为什么不是12V的）。因为不是12V的，又用了一个LM7812来把20V电压转换成12V电压供风扇使用。

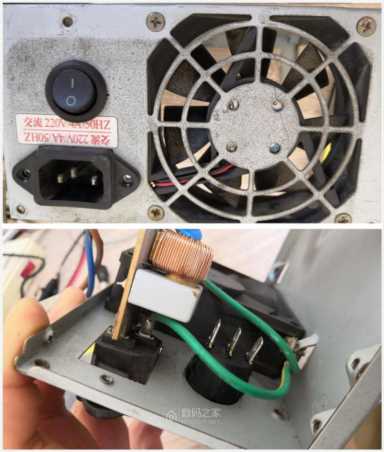

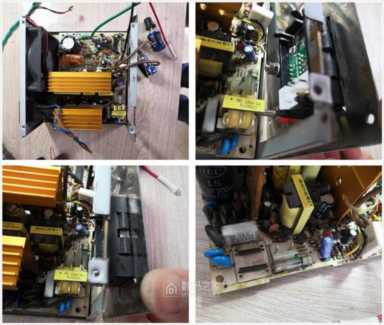

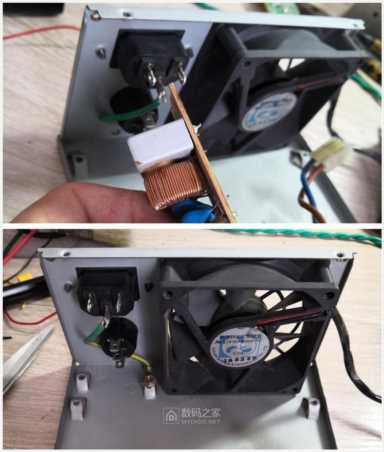

原电源的交流EMI电路档地方了，没办法只能把它去掉了。
上图关于表头的供电，前辈们都建议用独立供电，也有用副电源供电的，我还是保守一点，用独立供电吧。图中使用的是一个路由器上的开关电源，之前因输出端的快恢复二极管坏，被我拆开修好了，现在终于派上用场了。
上图把电源板放进去比画一下位置，准备进行最后的组装
。
上图经过差不多一天的组装，现在终于是装好了，因为组装的过程会遇到各种各样的小问题，并解决问题。所以比较费时间。

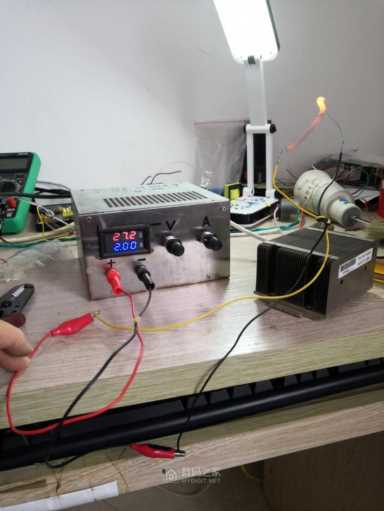

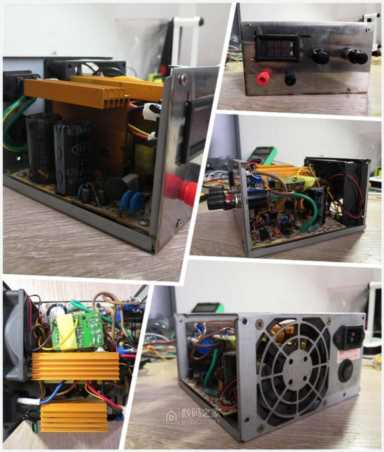

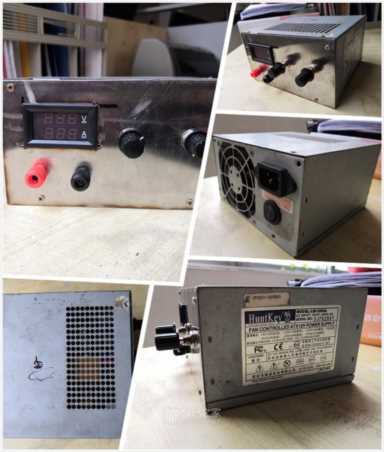

盖好盖子，再各个角度拍几张照片，对于经历了几个月的成果，我还是满心的喜欢的。
没有电子负载，只能进行一些简单的测试了。

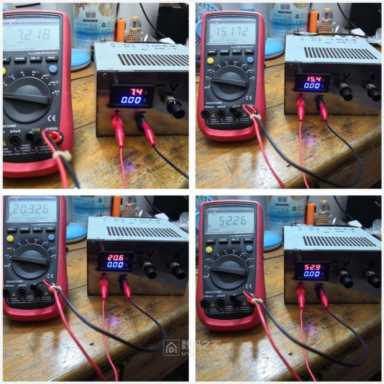

用UT61E简单的做了一下对比，双显表有点误差。

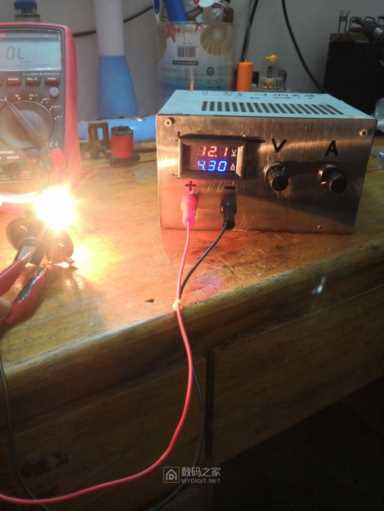

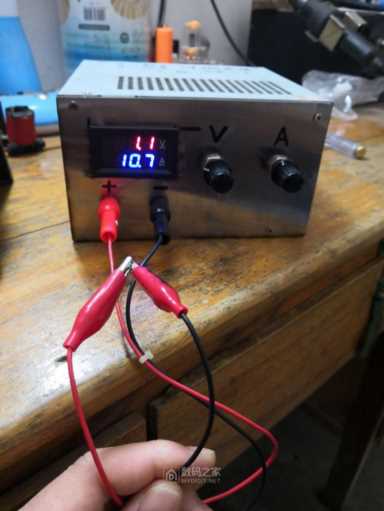

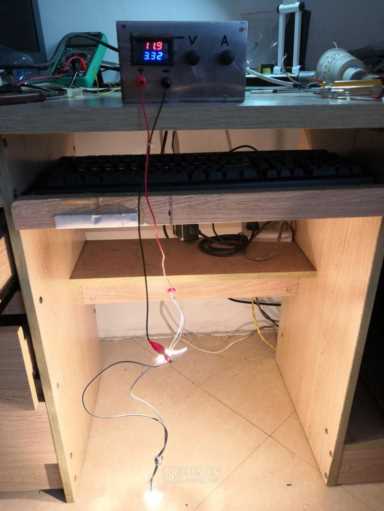

最后进行短路测试，设置最大电流10A，因为我这个表电流最大测量才10A，再大就怕烧表了。全文完，编辑了大半天才写完，感谢观看！！！
